YDQ/YDJZ(W)無局放工頻試驗裝置
當前位置：首頁 > 產品中心 > 產品目錄 > 高壓絕緣耐壓設備
-10kVA-50kV/YDQ(W)-10kVA-50kV-簡.jpg)
無局放工頻耐壓試驗裝置

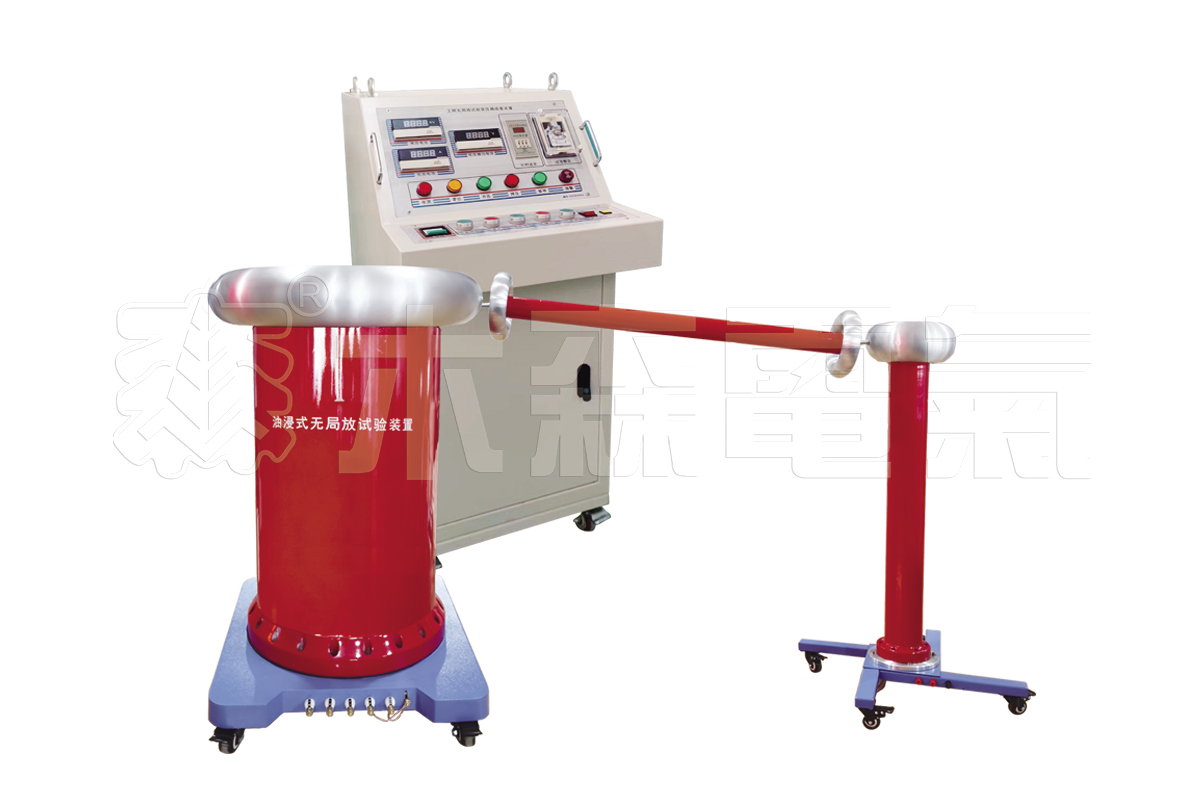

-10kVA-50kV/YDQ(W)-10kVA-50kV-02.jpg)
無局放工頻耐壓試驗裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
YDQ/YDJZ(W)無局放工頻試驗裝置
|
產品別稱： |
無局放工頻耐壓試驗裝置,無局試驗變壓器 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
YDQ(W)/YDJZ(W)無局放工頻耐壓試驗裝置:適用范圍用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量。 儀器檢測靈敏度高,試樣電容覆蓋范圍大,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。儀器經適當 定標后能直讀放電脈沖的放電量。充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。
| 型號名稱 | 規格 | 數量 |
| 無局放試驗變壓器 | YDQ(W)-10kVA/50kV | 1臺 |
| 無局放變壓器控制臺 | ZX-10kVA | 1臺 |
| 無局放隔離濾波變壓器 | MSLB-10kVA/200V | 1臺 |
| 無局放耦合電容器(自帶分壓功能) | OWF-50kV/300pF | 1臺 |
| 無局放保護電阻 | RZD-50kV | 1臺 |
注：1.無局放工頻耐壓試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
YDQ(W)-10kVA/50kV無局放試驗變壓器:特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。
|
額定容量 |
10kVA |
輸入電壓 |
0~200V |
|
輸出電壓 |
0~50kV |
電壓精度 |
＜AC 1.0 % |
|
輸出電流 |
100mA |
絕緣介質 |
SF6 |
|
電源失真度 |
＜3% |
額定電壓下系統局放量 |
≤3PC |
|
外形尺寸 |
Φ 350×1120（mm） |
重量 |
58kg |
ZX-10kVA/220V調壓器控制箱:
1、控制臺為專用高壓試驗調壓操作臺，配有零位啟動，停止按鈕；電壓，電流表指示，時間繼電器控制時間并報警。
2、操作電壓連續可調，波形無失真和畸變。
3、具有零位功能、過流、擊穿保護功能。
4、報警有聲響及燈光提示
5、試驗結束，降壓回零，手動降壓
|
額定容量 |
10kVA |
輸入電壓 |
220V±10% |
|
輸出電流 |
50A |
輸出電壓 |
0~250V |
|
外形尺寸 |
560×440×730（mm） |
重量 |
52kg |
MSLB-10kVA/200V無局放隔離濾波變壓器:主要結構為隔離變壓器及離波裝置為一體，可以有效摒除電源中存在的雜波及各種干擾。
|
輸入電壓 |
200V |
輸出電壓 |
200V |
|
額定容量 |
10kVA |
空載損耗 |
≤5% |
|
波形畸變度 |
≤5% |
額定電壓下系統局放量 |
≤3PC |
|
外形尺寸 |
460×360×530 （mm） |
重量 |
47kg |
OWF-50kV/300pf無局放耦合電容器（自帶分壓功能） :
|
電壓等級 |
50kV |
電壓比 |
1000：1 |
|
精度 |
1.5級 |
額定電壓下系統局放量 |
≤3PC |
| 外形尺寸 | Φ 360×700 （mm） | 重量 | 10Kg |
BZD- 50kV 無局放保護電阻:
|
電壓等級 |
50kV |
電阻值 |
20KΩ |
|
表面承受爬電 |
100kV |
重量 |
約 3Kg |
產品圖集

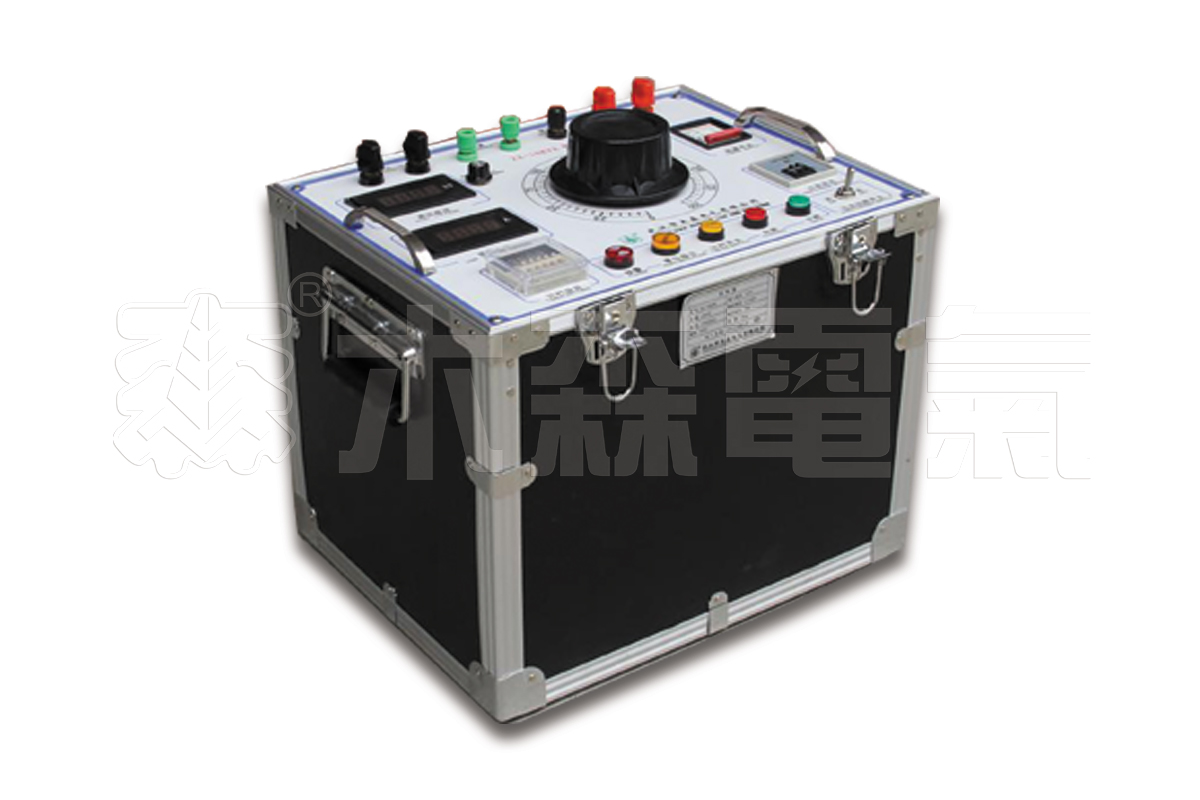

-10kVA-50kV/控制箱.jpg) 控制箱 |
-10kVA-50kV/耦合電容.jpg) 耦合電容 |
-10kVA-50kV/無局放全套.jpg) 無局放全套 |
無局放全套 |
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_01.jpg)
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_02.jpg)
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_03.jpg)
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_04.jpg)
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_05.jpg)
-10kVA-50kV/images/YDQ(W)-10kVA100kV-無局放工頻交流耐壓試驗裝置_06.jpg)
