2600kVA/130kV串聯諧振
2600kVA/130kV串聯諧振
關于產品購買、技術維護等服務，歡迎致電！聯系我們
產品簡介
MSXZ(f)-2600kVA/130kV變頻串聯諧振試驗裝置：
1、滿足35kV/300mm2 電纜18km交流耐壓試驗，試驗電壓不超過52kV，總長度對地電容量≦3.5uF，單相試驗時間不超過60min，試驗頻率20-300Hz；
2、滿足10kV/300mm2 電纜12km交流耐壓試驗，試驗電壓不超過22kV，總長度對地電容量≦4.7uF，單相試驗時間不超過5min，試驗頻率20-300Hz；
3、滿足110kV/630mm2 電纜3km交流耐壓試驗，試驗電壓不超過128kV，總長度對地電容量≦0.609uF，單相試驗時間不超過60min，試驗頻率20-300Hz；
我公司變頻串聯諧振試驗裝置主要功能及其技術特點：
1、設備具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
1、滿足35kV/300mm2 電纜18km交流耐壓試驗，試驗電壓不超過52kV，總長度對地電容量≦3.5uF，單相試驗時間不超過60min，試驗頻率20-300Hz；
2、滿足10kV/300mm2 電纜12km交流耐壓試驗，試驗電壓不超過22kV，總長度對地電容量≦4.7uF，單相試驗時間不超過5min，試驗頻率20-300Hz；
3、滿足110kV/630mm2 電纜3km交流耐壓試驗，試驗電壓不超過128kV，總長度對地電容量≦0.609uF，單相試驗時間不超過60min，試驗頻率20-300Hz；
我公司變頻串聯諧振試驗裝置主要功能及其技術特點：
1、設備具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
激勵變壓器 |
MSB-120kVA/1.5kV；3kV；6kV；
輸入單相0-400V，輸出高壓1.5kV/8A；
3kV/40A；6kV/20A； |
1臺 |
|
2 |
變頻電源 |
MSXB-F-132kW/380V 輸入三相 380V，輸出單相 0-400V |
1臺 |
|
3 |
高壓電抗器 |
MSDK-650kVA/65kV/24H |
4臺 |
|
4 |
電容分壓器 |
FRC- 150kV/1000pF |
1套 |
|
5 |
內部連接線 |
|
1套 |
產品參數
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
激勵變壓器 |
MSB-120kVA/1.5kV；3kV；6kV；
輸入單相0-400V，輸出高壓1.5kV/8A；
3kV/40A；6kV/20A； |
1臺 |
|
2 |
變頻電源 |
MSXB-F-132kW/380V 輸入三相 380V，輸出單相 0-400V |
1臺 |
|
3 |
高壓電抗器 |
MSDK-650kVA/65kV/24H |
4臺 |
|
4 |
電容分壓器 |
FRC- 150kV/1000pF |
1套 |
|
5 |
內部連接線 |
|
1套 |

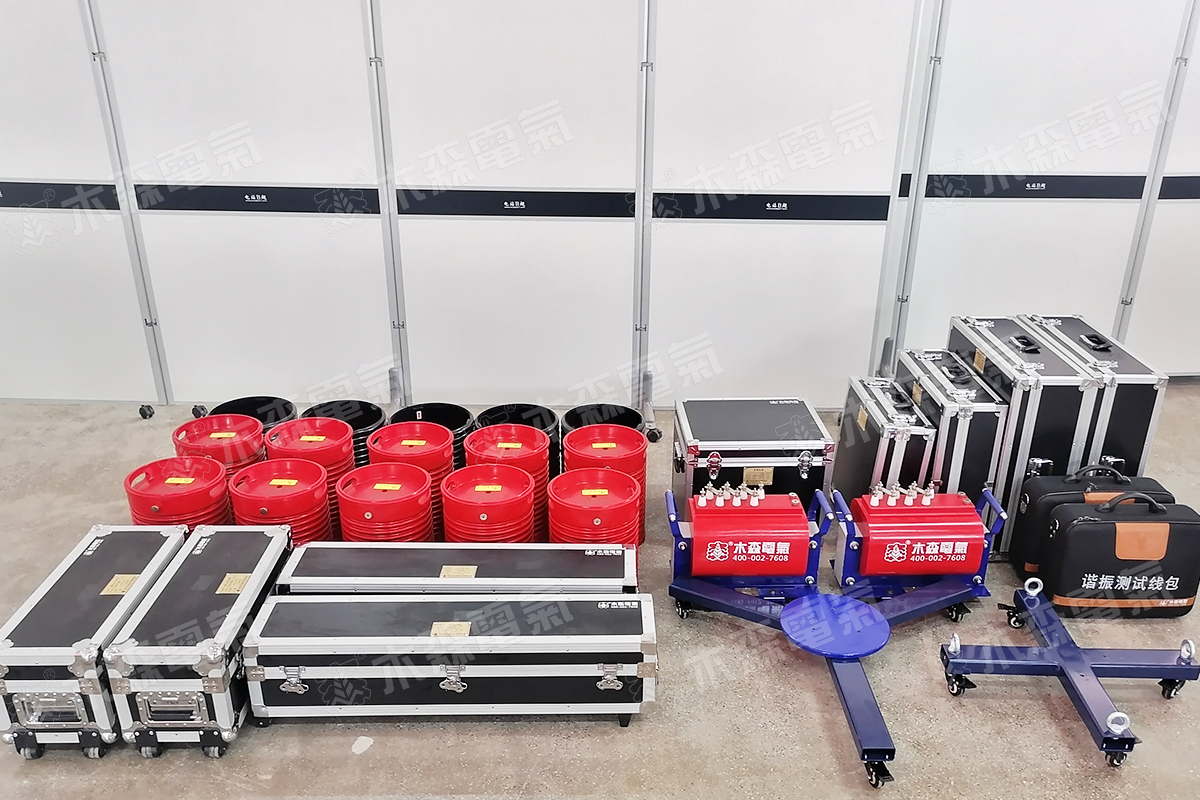

產品圖集
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
 |
 |
 |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.變頻串聯諧振試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、保修期內我們對所銷售的設備三月包換。
2、我們售出的設備三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到設備修好。
7、木森電氣所提供的設備專機專號，終生維修。
